KANAŁY KABLOWE
Ochrona przeciwpożarowa instalacji elektrycznych
Elektryczne kable i przewody z praktycznych względów często prowadzone są w korytarzach, z których następnie rozchodzą się do sasiednich pomieszczeń. Ponieważ korytarze na ogół pełnią rolę dróg ewakuacyjnych, instalacje te stwarzają bardzo poważne niebezpieczeństwo. W przypadku pożaru kabli wskutek np.krótkiego spięcia, ewakuacja może być znacznie utrudniona przez gwałtowny rozwój dymu i stężenie toksycznych gazów pożarowych.
Z punktu widzenia biernej ochrony przeciwpożarowej można zaproponować dwa rozwiązania:
- samodzielne sufity podwieszone w systemie Promat (konstr.420) dla stworzenia oddzielnej "strefy pożarowej" w przestrzeni międzysufitowej
- kanały kablowe z płyt PROMATECT® jako zamknięcie potencjalnego obciążenia ogniowego we własnej "strefie pożarowej"
Kanały kablowe w systemie Promat sprawdzone są dla dwóch przypadków stosowania:
Kanały kablowe przy działaniu ognia od środka:
Kanały z PROMATECT® chronią drogi ewakuacyjne przed skutkami pożaru instalacji elektrycznych. Ogień pozostaje zamknięty w kanale kablowym, pożar nie rozprzestrzenia się w przestrzeni międzysufitowej. Drogi ewakuacyjne pozostają w stanie używalności.
Kanały kablowe przy działaniu ognia z zewnątrz:
Kanały kablowe PROMATECT® dla zachowania funkcjonalności, chronią kable i przewody elektryczne przed skutkami pożaru otoczenia.
Pewne urządzenia i systemy muszą szczególnie w przypadku pożaru zachować sprawność i funkcjonalność, należą do nich:
- urządzenia tryskaczowe
- urządzenia sygnalizacji pożarowej
- windy pożarowe
- oświetlenie ewakuacyjne
- urządzenia oddymiające
- awaryjne instalacje elektryczne, itd.
Zastosowanie kanałów kablowych PROMATECT® gwarantuje pełną sprawność i skuteczne działanie ww. urządzeń i instalacji przez wymagany czas.
Kanały kablowe, zachowanie ciągłości dostaw energii i sygnału 30 - 120 min.
Dane techniczne:

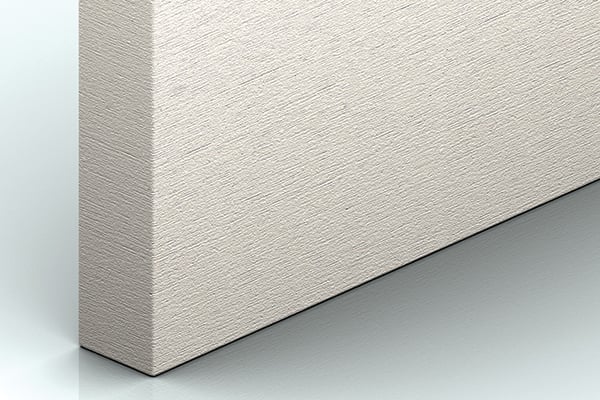

- kanał kablowy z płyt PROMATECT®
- profil nośny
- wieszaki, pręty gwintowane z met. kołkiem rozporowym >= M 8 w stropie masywnym
- tabliczka informacyjna
- kratka wentylacyjna
Klasa odporności ogniowej: 30 - 120
Aprobata techniczna: ETA-06/0218 PROMATECT-L500
Aprobata techniczna: ETA-06/0218 (PL) PROMATECT-L500
Aprobata techniczna: AT-15-6889/2005
Certyfikat zgodności: ITB-0992/W
Ważne wskazówki:
Kanały kablowe PROMATECT® chronią kable i przewody przed skutkami pożaru z zewnątrz, zapewniając zachowanie funkcjonalności ważnych urządzeń i instalacji.
Aby uniknąć samonagrzania podczas normalnej pracy kabla i zwiększenia oporności przewodzenia, do wymiany powietrza w kanałach stosuje się kratki wentylacyjne PROMASEAL®, które wbudowuje się w ściany kanału.
Standardowe wymiary wewnętrzne kanału wynoszą:
szerokość – 1000 mm; wysokość – 1000 mm.
Można zwiększyć szerokość kanału do 1200 mm, ale wysokość wtedy nie może być większa niż 800 mm.
Kratka wentylacyjna PROMASEAL®
Dane techniczne:
Kratki wentylacyjne wykonane z organicznego, intumesencyjnego materiału, który pod wpływem temperatury pożaru tworzy pianę o właściwościach termoizolacyjnych.
Klasa odporności ogniowej: F0,5 - F2 (EI 30 - EI 120)
Aprobata techniczna: AT-15-5051/2008
Certyfikat zgodności: ITB-0315/W
Ważne wskazówki:
Grubość przegrody (np. ściany, sufitu) musi być przynajmniej zgodna z grubością d kratki wentylacyjnej. W innym przypadku należy wokół kratki wentylacyjnej zastosować pasma PROMATECT® szerokości >= 50 mm (szczegóły w katalogu).
Na każdą kratkę wentylacyjną musi przypadać przynajmniej jedna blacha maskująca przymocowana odpowiednimi wkrętami do strony wierzchniej konstrukcji . Blacha może być użyta również obustronnie.
Przy systemie lekkich ścian działowych, otwór montażowy utworzony jest przez obramowanie z pasm PROMATECT®-H przykręconych do istniejącej konstrukcji.
