KONSTRUKCJE DREWNIANE

Ogniochronne zabezpieczenie drewnianych elementów budowlanych
Dla specjalnych problemów ochrony przeciwpożarowej konstrukcji drewnianych, występujących przy remontach i rekonstrukcji starych obiektów, Promat oferuje zestaw sprawdzonych rozwiazań konstrukcyjnych.

Belkowe stropy drewniane:

Stropy drewniane z okładziną z płyt ogniochronnych PROMATECT® , przy niewielkiej grubości płyt osiągają wysokie klasy odporności ogniowej. W wielu przypadkach zastosowania można zrezygnować z dodatkowych podkonstrukcji. Istniejący tynk sufitu w zasadzie nie musi być usuwany, co oszczędza czas i koszty montażu. Niewielki ciężar i wysoka stabilność związanych cementem płyt PROMATECT®-H, pozwalają uznać to rozwiązanie jako szczególnie korzystne.

Dachy o konstrukcji drewnianej:

Również w przypadku dachów drewnianych przy działaniu ognia od strony poddasza, okładziny PROMATECT® są lekkim i ekonomicznym rozwiąza-niem. Nachylenie połaci dachu nie odgrywa żadnej roli.



Strop na belkach drewnianych REI 30

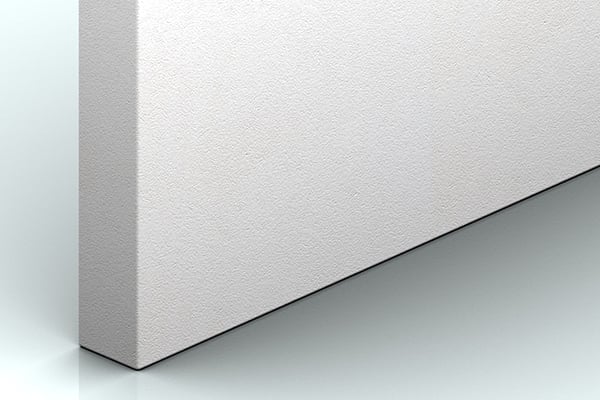

board Promatect 100 Promatect 250

Dane techniczne:

  1. płyty PROMAXON® Typ A, d = 8 mm lub 10 mm
  2. pasma PROMAXON® Typ A
  3. deski heblowane łączone na wpust i pióro, d ≥ 21 mm
  4. belki drewniane b ≥ 40 mm, rozstaw ≤ 1000 mm

Klasa odporności ogniowej: REI 30
Aprobata techniczna: ETA-06/0206 PROMAXON Typ A
Aprobata techniczna: ETA-06/0206 (PL) PROMAXON Typ A
Aprobata techniczna: AT-15-7875/2008

Ważne wskazówki:

Strop drewniany z belkami o minimalnej szerokości 40 mm i polu przekroju 100 cm2 zabezpieczamy płytami PROMAXON® Typ A grubości:
- 8 mm, w przypadku wytężenia belek przy zginaniu αM < 50%,
- 10 mm, w przypadku wytężenia belek przy zginaniu αM ł 50%.

Klasa odporności ogniowej odnosi się tylko do przedstawionej konstrukcji w całości (płyta PROMAXON® Typ A + strop drewniany), a nie do okładziny PROMAXON® Typ A osobno.



Strop na belkach drewnianych REI 120

board Promatect 100 Promatect 250

Dane techniczne:

1. płyta PROMAXON® Typ A, d = 2 x 25 mm
2. płyta PROMAXON® Typ A, d = 2 x 10 mm
3. deski łączone na wpust i pióro, d ≥ 21 mm
4. belki drewniane b ≥ 40 mm, rozstaw ≤ 1000 mm

Klasa odporności ogniowej: REI 120
Aprobata techniczna: ETA-06/0215 (PL) PROMAXON
Aprobata techniczna: ETA-06/0215 PROMAXON
Aprobata techniczna: AT-15-7875/2008

Ważne wskazówki:

Klasyfikacja REI oznacza , że zabezpieczenie ogniochronne stropu dotyczy oddziaływania ognia od góry i od dołu. Strop drewniany z belkami o minimalnej szerokości 40 mm i polu przekroju 100 cm2 zabezpieczamy płytami PROMAXON® Typ A grubości:
- 2 x 10 mm z góry,
- 2 x 25 mm od dołu.

Klasa odporności ogniowej odnosi się tylko do przedstawionej konstrukcji w całości (płyta PROMAXON® Typ A + strop drewniany), a nie do okładziny PROMAXON® Typ A osobno.
